摄像头

Camera

高速CCD摄像机，1200万像素

High-Speed CCD 12MP

镜头

Lens

远心镜头

Telecentric Lens

投影单元

Projection system

3D 4向投影光栅

3D 4 directional projection gratings

光源

Light

环形LED光源

Ring LED Light

光学解析度

Resolution

15μm (12μm for option)

FOV

60mm*45mm(15μm）

运动执行系统

Motion excution System

驱动系统

Driving system

X,Y 双驱直线电机

X &Y use the double drive linear motor

Z轴

Z axis

Z轴升降距离：25mm

Z axis lifting distance：25mm

最大速度

Maximum Speed

1000mm/s

精度控制

Precision control

精密光栅尺，解析度：0.5μm

Precision linear encoder, resolution: 0.5μm

检测能力

Performance

3D高度测量范围

3D Height measurement range

-2—10mm （选配低精度量测为：-2—20mm）

高度分辨率

Height resolution

0.4μm

高度检测精度

Height Accuracy on a Certificated Target

±1μm

重复性和再现性

GR&R

<1%@3sigma

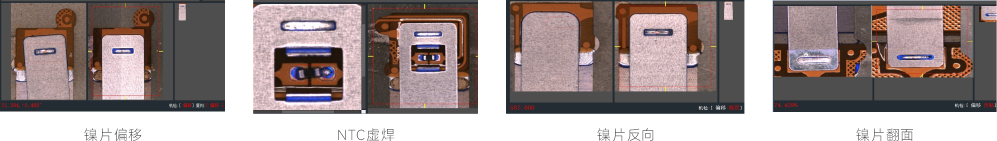

检测不良类型

Inspection Type

缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损，多锡，少锡，短路，尺寸

Missing, shift, skewed, tombstone, billboard, overturned, reversed polarity, wrong, damaged, Overflow, insufficient, short, dimension.

板弯补偿

PCB Warpage

±5mm (2%)

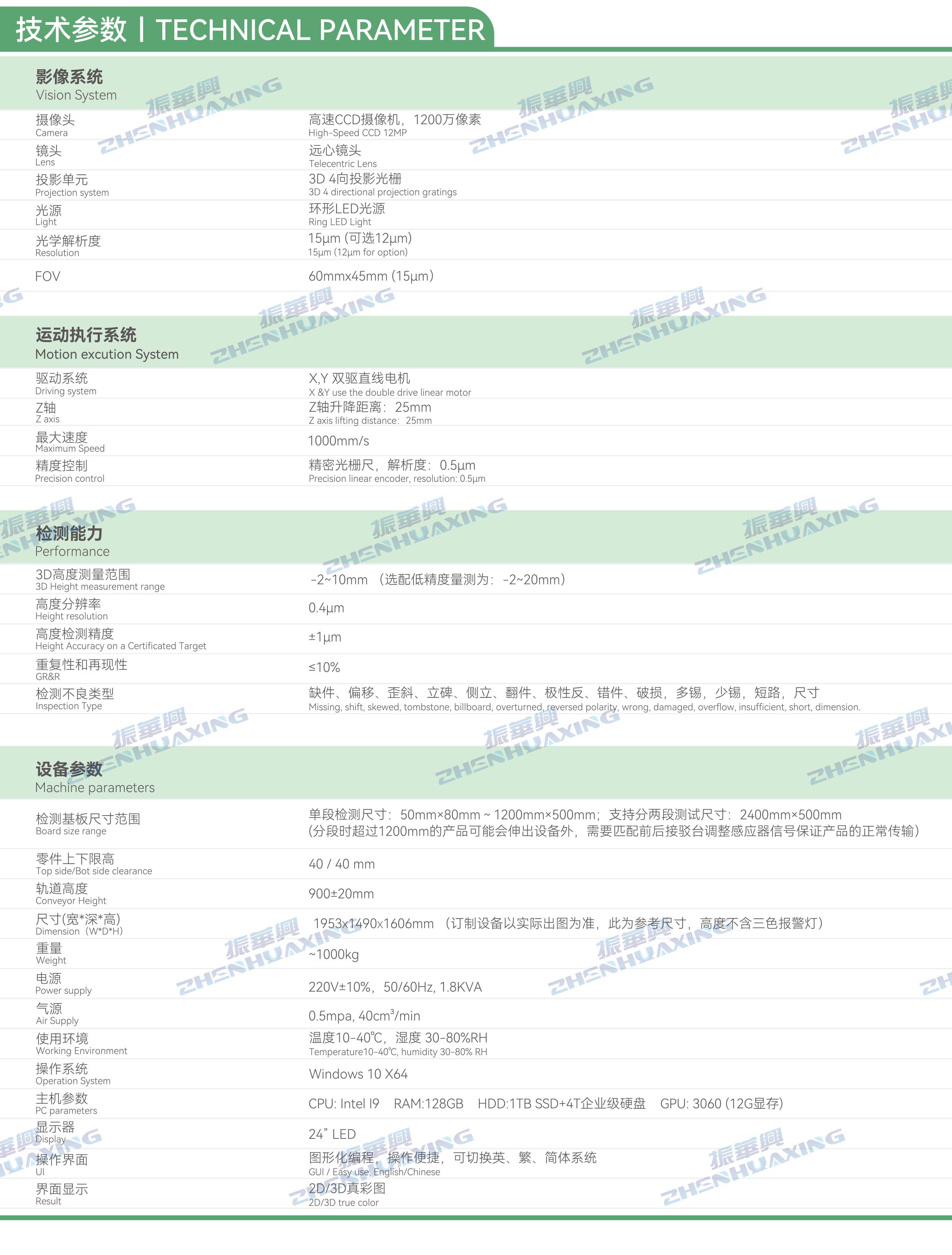

设备参数

Machine parameters

检测基板尺寸范围

Board size range

单段检测尺寸：50mm×80mm～1200mm×500mm；

支持分两段测试尺寸：2400mm×500mm （分段时超过1200mm的产品可能会伸出设备外，需要匹配前后接驳台调整感应器信号保证产品的正常传输）

零件上下限高

Top side/Bot side clearance

40 / 40 mm

轨道高度

Conveyor Height

900±20mm

尺寸(宽*深*高)

Dimension（W*D*H）

1953 * 1490 * 1606mm （订制设备以实际出图为准，此为参考尺寸，高度不含三色报警灯）

重量

Weight

约1000kg

电源

Power supply

220±10%，50/60Hz， 1.3KVA

气源

Air Supply

0.5mpa,40cm³/min

使用环境

Working Environment

温度10-40℃，湿度 30-80%RH

Temperature10-40℃, humidity 30-80% RH

操作系统

Operation System

Windows 10 X64

主机参数

PC parameters

CPU: Intel I9

RAM:128GB

HDD:1T SSD+2TB HDD

显示器

Display

24” LED

操作界面

UI

图形化编程，操作便捷，可切换英、繁、简体系统

GUI / Easy use, English/Chinese

界面显示

Result

2D/3D真彩图

2D/3D true color
